Jako dostawca pomp rurociągowych często otrzymuję pytania o charakterystyki pomp rurociągowych. Krzywe te przypominają mapę drogową pozwalającą zrozumieć, jak pompa będzie działać w różnych warunkach. Na tym blogu opiszę, czym są te krzywe wydajności, dlaczego są ważne i jak można je wykorzystać, aby wybrać odpowiednią pompę rurociągową do swoich potrzeb.
Czym są krzywe wydajności?
Krzywe wydajności to graficzne przedstawienia pokazujące zachowanie pompy w różnych warunkach pracy. Zwykle wykreślają dwie główne zmienne: natężenie przepływu i wysokość podnoszenia. Natężenie przepływu mierzone w jednostkach takich jak galony na minutę (GPM) lub metry sześcienne na godzinę (m³/h) wskazuje, ile płynu może przetłoczyć pompa. Wysokość podnoszenia mierzona w stopach lub metrach reprezentuje energię, jaką pompa dodaje do płynu, która jest powiązana z ciśnieniem i wysokością, na jaką można unieść płyn.
Załóżmy, że używasz pompy rurociągowej do przesyłania wody ze zbiornika magazynowego do zbiornika znajdującego się na wyższym poziomie. Krzywa wydajności powie Ci, ile wody (natężenie przepływu) możesz przetransportować na różnych wysokościach (wysokość podnoszenia). Jeśli chcesz podnieść wodę na dużą wysokość, natężenie przepływu może się zmniejszyć, a krzywa pokaże tę zależność.
Kluczowe elementy krzywej wydajności pompy rurociągowej
1. Natężenie przepływu w funkcji krzywej ciśnienia
Jest to najbardziej podstawowa część krzywej wydajności. Pokazuje kompromis pomiędzy natężeniem przepływu i wysokością podnoszenia. Wraz ze wzrostem wysokości podnoszenia (na przykład podczas pompowania wody do wyższego budynku lub pod wyższym ciśnieniem) natężenie przepływu maleje. Stroma krzywa oznacza, że niewielki wzrost wysokości podnoszenia spowoduje znaczny spadek natężenia przepływu, podczas gdy bardziej płaska krzywa wskazuje, że pompa może utrzymać stosunkowo stabilne natężenie przepływu w szerszym zakresie wysokości podnoszenia.
2. Krzywa efektywności
Wydajność jest kluczowym czynnikiem, jeśli chodzi o koszty operacyjne. Krzywa wydajności na wykresie wydajności pokazuje, jak skutecznie pompa przekształca energię elektryczną w energię hydrauliczną przy różnych natężeniach przepływu i wysokościach podnoszenia. Punkt maksymalnej wydajności nazywany jest punktem najlepszej wydajności (BEP). Uruchamianie pompy w pobliżu BEP jest idealne, ponieważ minimalizuje zużycie energii i zużycie pompy.
3. Krzywa mocy
Krzywa mocy pokazuje, ile mocy potrzebuje pompa przy różnych natężeniach przepływu i wysokościach podnoszenia. Wraz ze wzrostem natężenia przepływu i wysokości podnoszenia wzrasta również zużycie energii przez pompę. Krzywa ta jest ważna dla prawidłowego doboru silnika i oszacowania kosztów eksploatacji. Jeśli pompa będzie pracować z dużą wydajnością i wysokością podnoszenia, będziesz potrzebować mocniejszego silnika, który będzie zużywał więcej energii elektrycznej.
Dlaczego krzywe wydajności są ważne?
1. Projekt systemu
Podczas projektowania systemu pompowego istotne są krzywe wydajności. Pomagają inżynierom określić właściwy rozmiar i typ pompy dla konkretnego zastosowania. Na przykład, jeśli projektujesz system zaopatrzenia w wodę dla małej społeczności, użyjesz krzywych wydajności, aby wybrać pompę, która będzie w stanie zapewnić wymagane natężenie przepływu przy odpowiedniej wysokości podnoszenia.
2. Rozwiązywanie problemów
Jeśli system pompowania nie działa zgodnie z oczekiwaniami, krzywe wydajności można wykorzystać do rozwiązania problemu. Porównując rzeczywiste warunki pracy z krzywą, można określić, czy pompa pracuje poza normalnym zakresem, czy w rurociągu występują blokady lub czy występują problemy z silnikiem.
3. Efektywność energetyczna
Jak wspomniano wcześniej, uruchomienie pompy w punkcie najlepszej wydajności lub w jego pobliżu może zaoszczędzić dużo energii. Krzywe wydajności pomagają operatorom dostosować warunki pracy pompy w celu osiągnięcia maksymalnej wydajności, co z kolei zmniejsza koszty energii i wpływ na środowisko.
Jak czytać i używać krzywych wydajności
1. Zidentyfikuj swoje wymagania
Najpierw musisz określić wymagane natężenie przepływu i udać się do swojej aplikacji. Na przykład, jeśli pompujesz wodę ze studni do domu, musisz wiedzieć, ile wody potrzebujesz dziennie (natężenie przepływu) i na jaką wysokość musisz ją podnieść (wysokość podnoszenia).
2. Znajdź właściwą krzywą
Po ustaleniu wymagań znajdź krzywą wydajności pompy, którą rozważasz. Większość producentów pomp podaje te krzywe w swojej literaturze produktowej lub na swoich stronach internetowych.
3. Zlokalizuj swój punkt pracy
Na krzywej wydajności znajdź punkt odpowiadający wymaganemu natężeniu przepływu i wysokości podnoszenia. Dzięki temu dowiesz się, czy pompa może spełnić Twoje potrzeby. Jeśli punkt znajduje się poza krzywą, pompa nie będzie w stanie zapewnić wymaganej wydajności.
4. Sprawdź wydajność i moc
W miejscu pracy sprawdź wydajność i pobór mocy pompy. Jeśli wydajność jest niska, warto rozważyć inną pompę lub dostosować projekt systemu.
Nasza oferta pomp rurociągowych

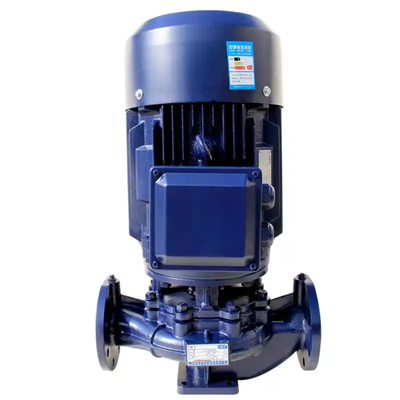

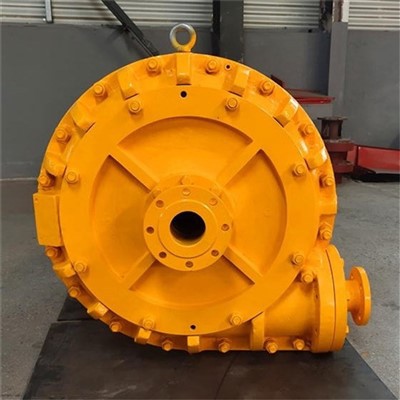

Jako dostawca pomp rurociągowych oferujemy szeroką gamę pomp spełniających różne potrzeby. Na przykład naszPompa do mieszania gnojowicyjest przeznaczony do transportu szlamów i może zapewnić niezawodne działanie nawet w trudnych warunkach. ThePompa jednostopniowa HWto doskonały wybór do zastosowań związanych z przesyłaniem czystej wody, oferujący wysoką wydajność i niskie koszty utrzymania. A jeśli potrzebujesz pompy samozasysającej, naszaBezuszczelkowa pompa samozasysająca serii WFBto opcja z najwyższej półki.
Dokonanie właściwego wyboru
Wybierając pompę rurociągową, należy wziąć pod uwagę nie tylko krzywe wydajności, ale także inne czynniki, takie jak rodzaj pompowanej cieczy, środowisko pracy i dostępny budżet. Jeśli nie masz pewności, która pompa będzie dla Ciebie odpowiednia, nie wahaj się z nami skontaktować. Nasz zespół ekspertów może pomóc Ci przeanalizować Twoje wymagania i wybrać najlepszą pompę do Twojego zastosowania.
Wniosek
Podsumowując, zrozumienie krzywych wydajności pompy rurociągowej ma kluczowe znaczenie dla podejmowania świadomych decyzji dotyczących wyboru pompy, projektu systemu i działania. Krzywe te dostarczają cennych informacji o tym, jak pompa będzie działać w różnych warunkach, pomagając zoptymalizować wydajność, obniżyć koszty i zapewnić niezawodne działanie. Niezależnie od tego, czy jesteś zawodowym inżynierem, czy entuzjastą „zrób to sam”, poświęcenie czasu na przestudiowanie tych krzywych opłaci się na dłuższą metę.
Jeśli szukasz pompy do rurociągów, chętnie z Tobą porozmawiamy. Skontaktuj się z nami, aby omówić Twoje specyficzne potrzeby i pomóc w znalezieniu idealnego rozwiązania w zakresie pompy.
Referencje
- Podręcznik pompy, Karassik i in.
- Normy Instytutu Hydrauliki dotyczące pomp rotodynamicznych.
